こだわりに満ちた
高品質なものづくり
テーマパークの内外装品やキャラクターフィギュア、
博物館の展示模型など、お客様のさまざまなアイディアを実現した
FRP造形を制作し実績と信頼を得てまいりました。
原型製作から設置まで、それぞれの工程を丁寧な作業でおこない、
あらゆる造形物を制作いたします。
![FRP造形品が完成するまで](/img/frp/flow-header_sp.jpg)
FRP造形品が
完成するまで
長年培ってきた豊富な実績と確かな技術を活かして、ご要望ごとに
適切な材料・作業工程を設定し制作いたします。
ここではFRP造形とはどのようなものなのか、
ご依頼いただいた案件の中からフランス・ パリにあるルーヴル美術館に
展示された名和晃平氏作品「Throne/スローン」を例に、
FRP造形品が完成するまでの流れをご紹介します。
![スチロール原型の製作](/img/frp/flow1-main.jpg)
01

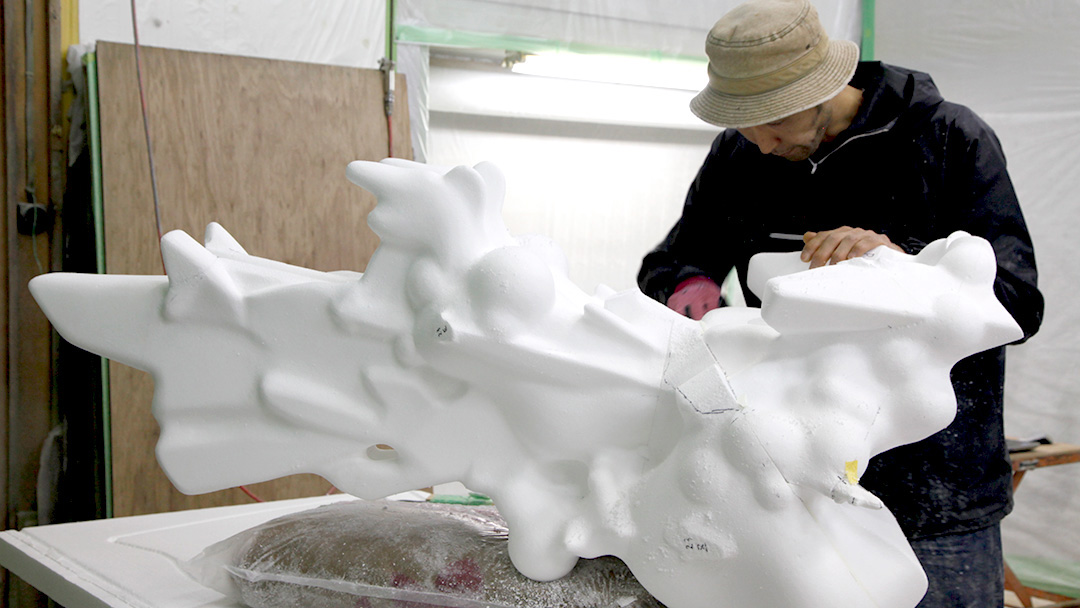

スチロール原型の製作
まずは送られてきた3Dデータからスチロール原型を製作します。
CADソフトを利用し大きさや形状に応じて分割データを作成し、コンピュータを利用し数値制御できるCNCで切削します。

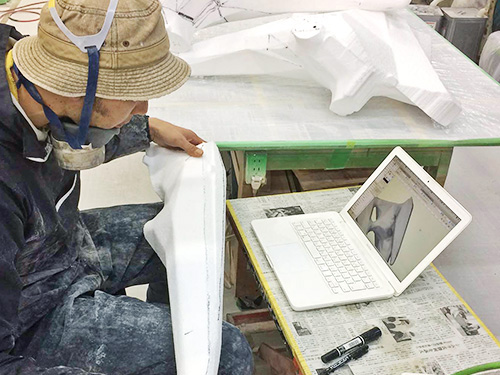

その後、職人の手作業で形状や組み合わせ部分の調整をおこないます。

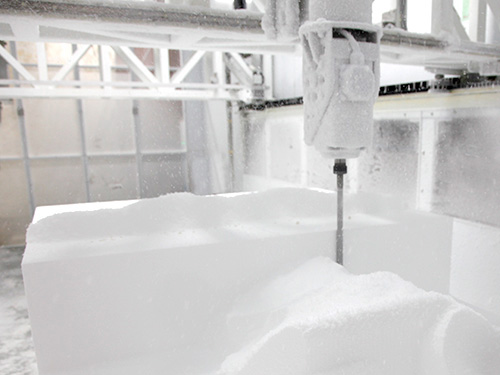

![CNC切削](/img/frp/flow1-1_sp.jpg)
![形状や組み合わせ部分の調整](/img/frp/flow1-2_sp.jpg)
![サンドペーパーでの研磨](/img/frp/flow1-3_sp.jpg)
![雌型どり](/img/frp/flow2-main.jpg)
02
雌型どり

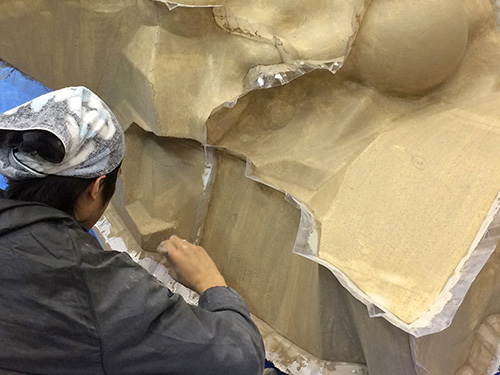

スチロール原型とは凹凸の形状が逆になる雌型(めがた)を製作します。

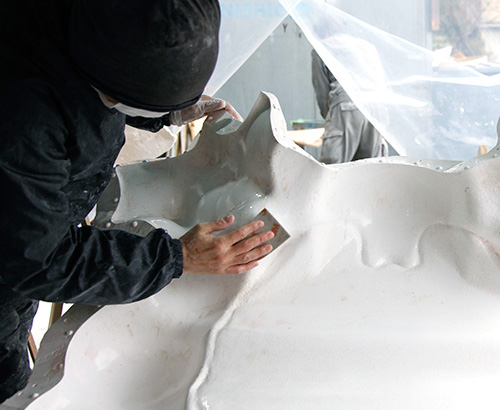

使用する材料により仕上がりや耐久性が異なり、石膏やFRP、シリコンゴムなど製品に応じて使い分けます。硬化後原型からはずし、内側がなめらかになるようにサンドペーパーで仕上げます。
この仕上げ具合により製品の品質が大きく変わってくるので入念におこないます。
![パーティション作成](/img/frp/flow2-1.jpg)
![離型剤を塗ります](/img/frp/flow2-2.jpg)
![石膏を用いた雌型製作](/img/frp/flow2-3_sp.jpg)

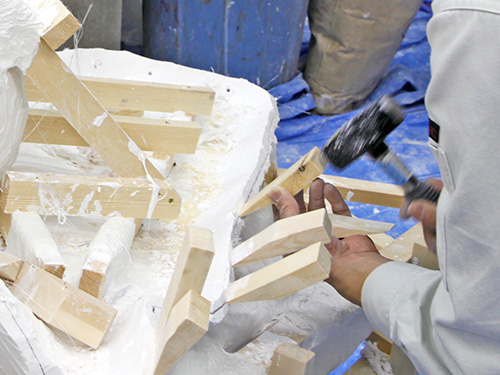

![硬化後、原型からはずします](/img/frp/flow2-4.jpg)

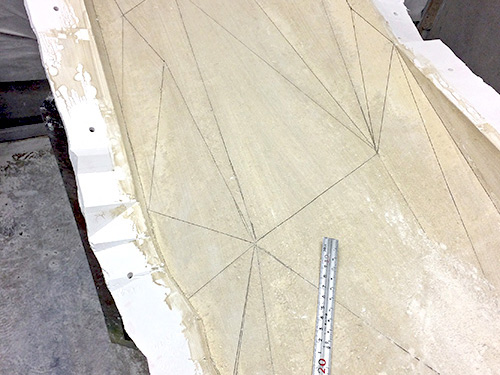

![エッジ出し作業](/img/frp/flow2-5.jpg)
![サンドペーパーで仕上げます](/img/frp/flow2-6_sp.jpg)
![FRP成型](/img/frp/flow3-main.jpg)
03
FRP成型
FRP(ガラス繊維強化プラスチックス)のシートを気泡が入らないようにローラーで押さえつけながら塗り重ねていきます。層が厚いほど強度が増します。

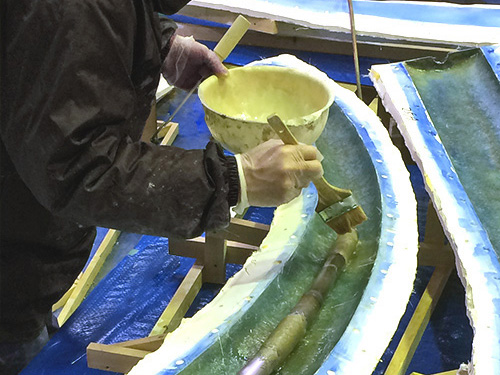

構造計算をおこない、必要な場合は金物(中骨)を組み込み補強します。そして硬化後、型から外します。

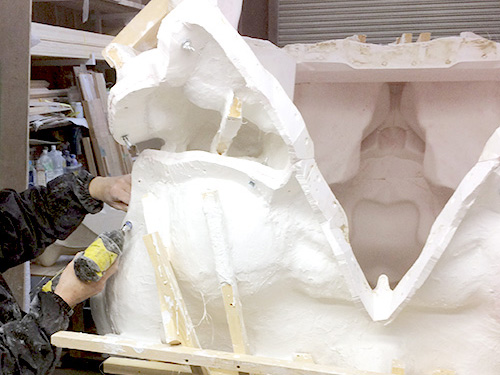

![張り込み型の確認](/img/frp/flow3-1_sp.jpg)
![FRP造形の張り込み](/img/frp/flow3-2_sp.jpg)
![金物での補強](/img/frp/flow3-3_sp.jpg)
![成型品仕上げ](/img/frp/flow4-main.jpg)
04
成型品仕上げ

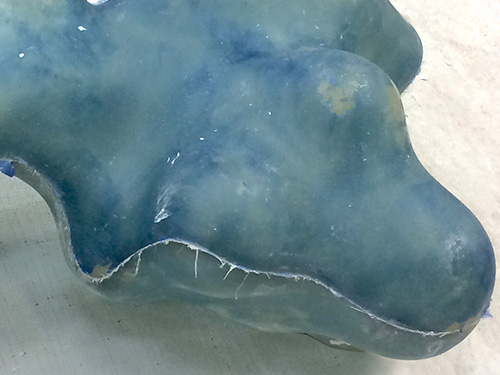

型からはみ出した不要な部分のバリ処理をおこないます。
継ぎ目や起伏がある箇所をなめらかになるまでパテでの補修やサンドペーパーでの磨き上げ作業をくり返し、仕上げます。
![雌型のバリ処理](/img/frp/flow4-1_sp.jpg)
![パテ塗り補修](/img/frp/flow4-2_sp.jpg)

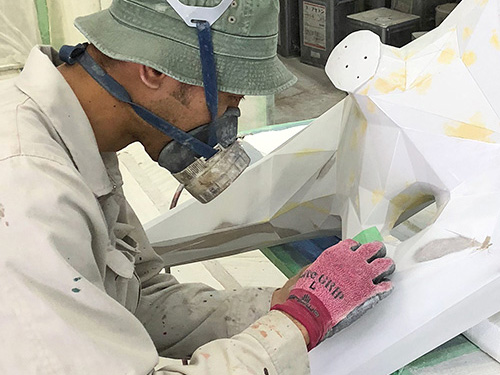

![磨き上げ作業](/img/frp/flow4-3_sp.jpg)

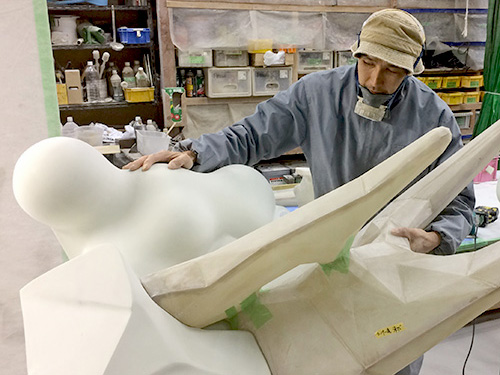

![FRP製品の組立](/img/frp/flow4-4_sp.jpg)
![仮組み](/img/frp/flow5-main.jpg)
05

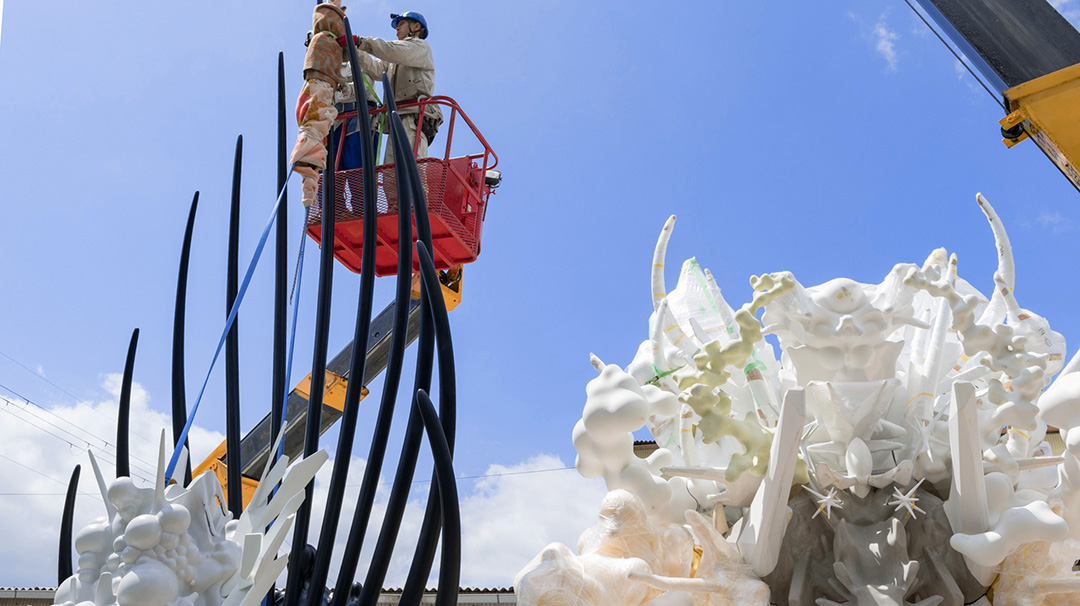

仮組み

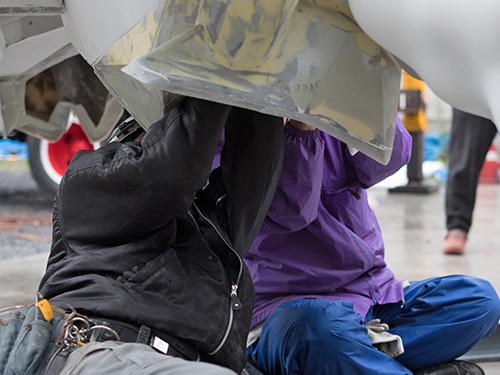

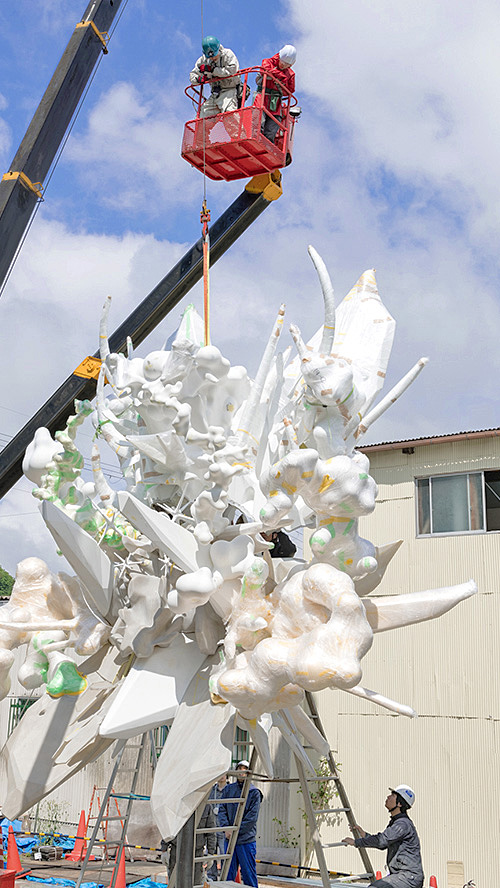

搬送可能なサイズを超える造形品の場合は、仮組み作業をおこない現地での組み立てがスムーズにできるかどうかを確認・調整します。
本案件ではルーヴル美術館内の設置場所と同じ基礎条件を工房内に再現し仮組みをおこないました。
![FRP造形仮組み作業](/img/frp/flow5-1.jpg?201902-12)

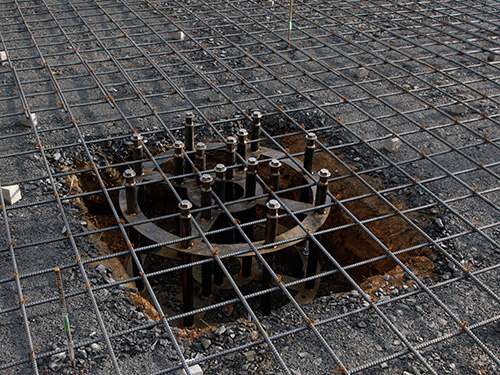

![ルーヴル美術館内の設置場所と同じ基礎条件を再現しました](/img/frp/flow5-2.jpg)
![FRP製品の組立](/img/frp/flow5-3.jpg)
![塗装・金箔貼り](/img/frp/flow6-main.jpg)
06

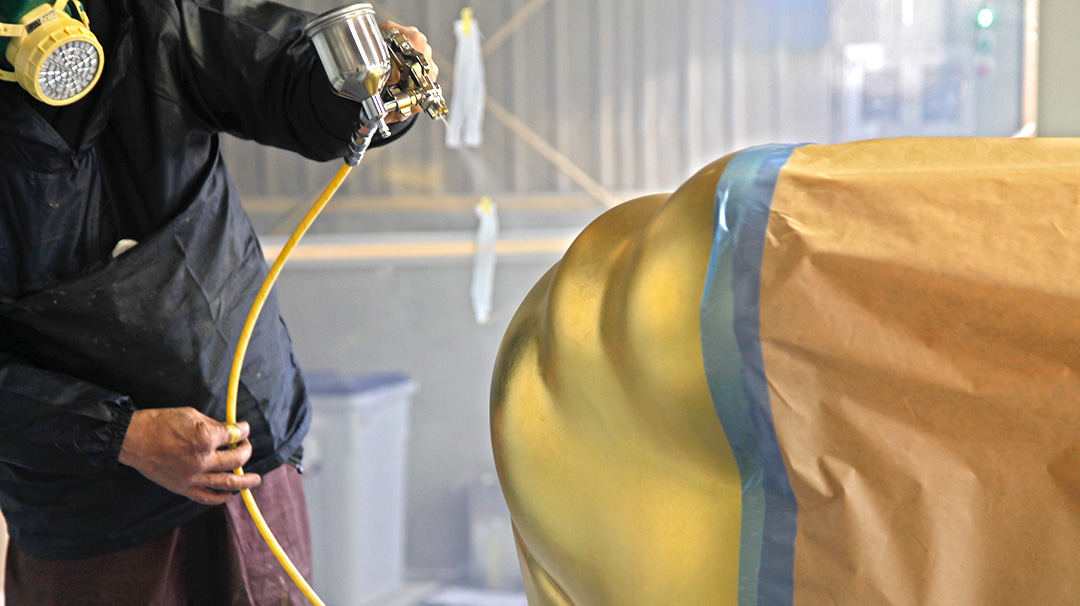

塗装・金箔貼り
本案件は金箔仕上げの為、下地に黒色のウレタン塗装をおこないました。
ウレタン塗装をおこなうことにより強度も上がります。

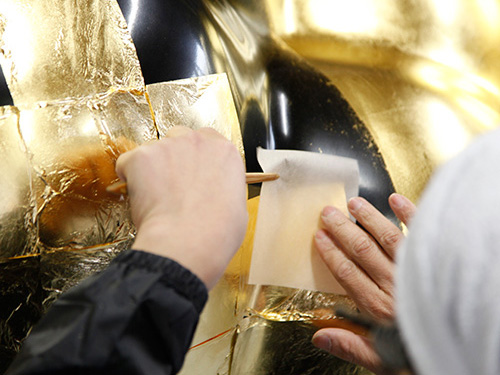

また、下地の艶ありとつや消しを塗り分けることにより、異なる箔の色味や質感を表現します。その後、箔屋さんに金箔を貼ってもらい輸送準備をおこないます。

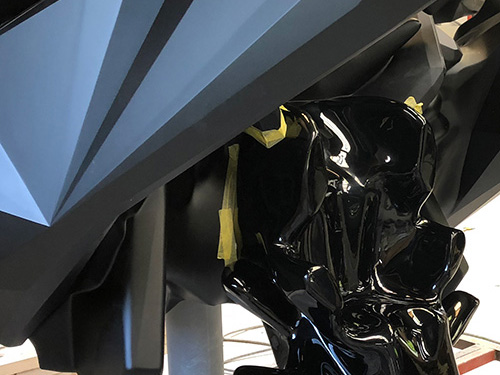

![ウレタン塗装の塗り分け](/img/frp/flow6-1_sp.jpg)
![金箔貼り作業](/img/frp/flow6-2_sp.jpg)
![組み立て作業](/img/frp/flow6-3_sp.jpg)
![造形品輸送準備](/img/frp/flow6-4_sp.jpg)
![組み立て・設置](/img/frp/flow7-main.jpg)
07

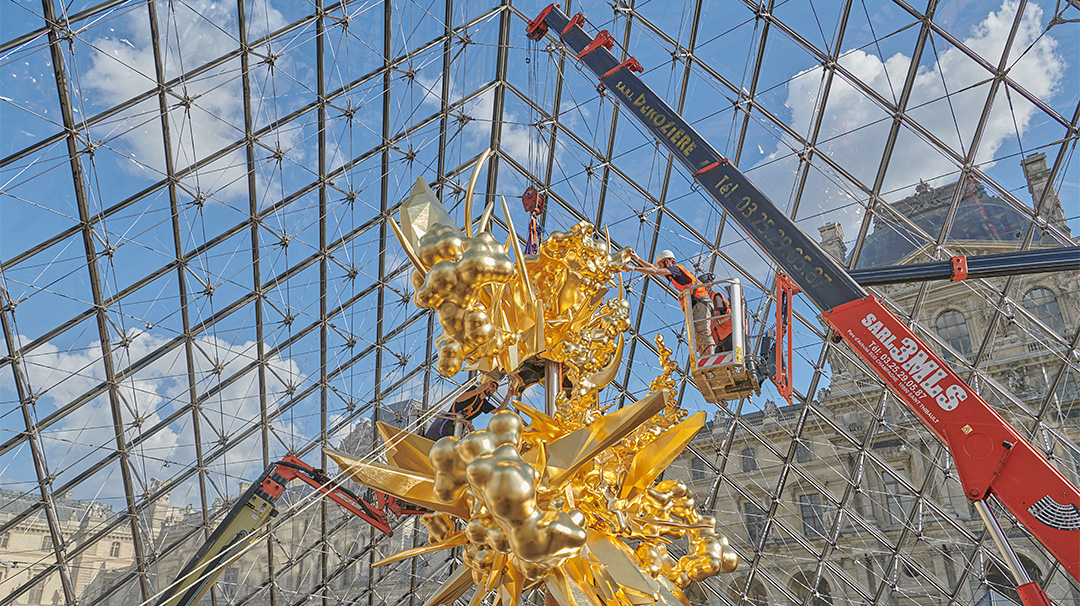

組み立て・設置
30に分かれているパーツを現地で組み立てます。
パーツをボルトで固定していきます。継ぎ目部分が目立たないように調整作業をくり返します。

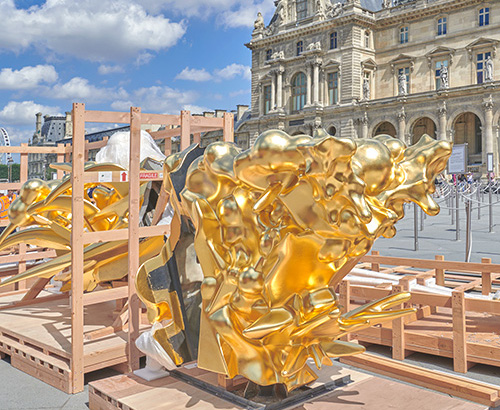

![現地での組立作業](/img/frp/flow7-1_sp.jpg)
![ルーヴル美術館での組み立て作業](/img/frp/flow7-2_sp.jpg)
![FRP造形作品完成](/img/frp/flow7-3.jpg)
